Yrityksenä, joka on erikoistunut PVC-liittimet , saamme paljon varusteita koskevia kysymyksiä. Nämä kysymykset liittyvät usein putkiliitosten kokoihin ja mittoihin, mikä on järkevää, koska nämä aiheet voivat olla hämmentäviä. Muut kysymykset koskevat itse varusteita ja niiden tarkoitusta. Yhteensopivuus ja yleinen putkien sovitusosaaminen voivat tuntua tärkeältä, kun olet uusi PVC:n maailmassa. Jos yrität laajentaa PVC-tietoasi, voit käyttää tätä blogitekstiä putkisovituksen opinto-oppaana. Tässä oppaassa kuvataan kaikki tärkeimmät PVC-liitostyypit sekä kuinka ja miksi niitä käytetään. Se on pitkä viesti, joten käytä alla olevaa sisältöluetteloa siirtyäksesi tarvitsemaasi osioon.
- Mitä PVC-liittimet ovat ja missä niitä käytetään
- Kiinnitystyypit ja tunnistustaulukko
- PVC-putken ja liittimen mitat
- Kierreliittimet vs. liukuliittimet
- Kyynärpäät ja yleiset putkien mutkat
- Kytkimet, supistimet ja putkiliittimet
- Painemittaiset ja laipalliset liittimet
- Musta PVC-putki ja erikoismateriaalit
- PVC-liittimet compared with HDPE fittings
- PVC-putkijärjestelmän asennus
- Viemäröintiliitosten nimet ja sanasto
- PE- ja PVC-liitosratkaisut
- Usein kysytyt kysymykset
Mitä PVC-liittimet ovat ja missä niitä käytetään
PVC-liitin on muovattu muovikomponentti, joka yhdistää, ohjaa, haaraa, pienentää tai tiivistää PVC-putken osia putkistossa. Yhdessä PVC-putki- ja PVC-liitoskomponentit muodostavat suurimman osan asuntojen vedenjakelulinjoista, kasteluverkostoista, viemärien poistoilmajärjestelmistä ja monista kevyen teollisuuden prosessilinjoista. Syy, miksi PVC-putket ovat niin yleisiä, johtuu lyhyestä listasta käytännöllisistä ominaisuuksista: se kestää korroosiota ja hilseilyä, se on kevyt metalliputkeen verrattuna, se on mitoiltaan yhtenäinen erästä toiseen ja se on helppo leikata, liittää ja korjata ilman erikoislaitteita.
PVC-vesiputket ja -liittimet valmistetaan tunnustettujen mittastandardien mukaisesti siten, että yhden tuotantosarjan putki sopii toisen tuotantosarjan liittimeen, mikäli molemmilla on sama nimelliskoko ja aikataululuokka. Tämä standardointi tekee a putkien sovitusopas kuten tämä on hyödyllinen, koska kun ymmärrät nimeämiskäytännöt ja mitoituslogiikan, sama logiikka pätee kulmakappaleisiin, t-paikkoihin, kytkimiin, supisteisiin, sovittimiin, korkkiin ja liitäntöihin.
Tässä oppaassa käydään läpi tärkeimmät PVC-liitosluokat, miten PVC-putkien ja liitosten mitat mitataan, erot kierre- ja liukuliitoksilla ja miten PVC vertaa HDPE-putkia ja HDPE-liitosjärjestelmiä projekteissa, joissa kumpaa tahansa materiaalia voidaan harkita. Kaaviot ja viitetaulukot ovat mukana kaikkialla, jotta kokotiedot on helpompi skannata.
Yleistä PVC-liitos Tyypit ja tunnistuskaavio
Erilaiset PVC-putkiliittimet on muotoiltu erilaisiin töihin putkilinjan sisällä. Jotkut muuttavat virtaussuuntaa, jotkut jakavat yhden linjan kahdeksi tai useammaksi haaraksi, ja jotkut yksinkertaisesti yhdistävät, pienentävät tai sulkevat putken pään. Alla oleva luettelo kattaa kiinnitystyypit, jotka näkyvät useimmiten, kun ihmiset etsivät pvc-sovitustyyppejä tai yrittävät sovittaa pitelemäänsä muotoon nimeen.
Kyynärpäät
Kyynärpää muuttaa putken kulkusuuntaa, yleisimmin 90 astetta tai 45 astetta. Kyynärpäät ovat yksi yleisimmin tilatuista putkikyynärpäistä, joita PVC-urakoitsijat pitävät käsillä, koska melkein jokainen ajo vaatii vähintään yhden suunnanmuutoksen.
T-paidat
Tee jakaa yhden viivan haaraksi muodostaen T-muodon. T-paitoja käytetään kaikkialla, missä yksittäinen syöttö- tai tyhjennyslinja tarvitsee syöttää kahta suuntaa, esimerkiksi missä kiinnityshaara lähtee pääjohdosta.
Kytkimet
Kytkentä on lyhyt, suora putkiliitin, jota käytetään yhdistämään kaksi putken pituutta suoraan, jatkamaan linjaa tai korjaamaan vaurioitunut osa.
Supistimet ja supistusholkit
Supistin, joka joskus asennetaan supistusholkina, astuu riviä alas suuremmasta nimelliskoosta pienempään tai nostaa sitä päinvastaiseen suuntaan.
Sovittimet
Sovittimet transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Ristit
Ristissä on neljä plus-muotoon järjestettyä aukkoa, ja sitä käytetään harvemmin kuin t-paitaa, yleensä silloin, kun kahden haaralinjan on poistuttava pääjuoksusta samasta pisteestä.
Korkit ja tulpat
Korkki sopii putken pään ulkopuolelle sen tiivistämiseksi, kun taas tulppa kiertyy tai sopii sovitusaukon sisäpuolelle. Molempia käytetään sulkemaan käyttämättömät linjat joko väliaikaisesti rakentamisen aikana tai pysyvästi.
ammattiliitot
Liitäntä mahdollistaa putkiosuuden irrottamisen ja uudelleenliittämisen ilman leikkaamista, mikä on hyödyllistä kaikkialla, missä odotetaan tulevaa huoltoa tai vaihtoa.
| Asennustyyppi | Tyypillinen toiminto | Yleistä Connection Style |
|---|---|---|
| 90 ja 45 asteen kyynärpää | Muuta virtaussuuntaa | Liuku tai kierre |
| Tee | Haaroittele viiva kahteen suuntaan | Liuku tai kierre |
| Kytkentä | Yhdistä kaksi putken pituutta suoraan | Slip |
| Supistus / holkki | Astu rivi ylös tai alas kokoa | Liuku tai kierre |
| Adapter | Siirtymä luiston ja kierteen välillä | Sekoitettu |
| Cap | Tiivistä putken pään ulkopuoli | Liuku tai kierre |
| liitto | Anna yhteyden katkaiseminen ja yhdistäminen uudelleen huoltoa varten | Kierteitetty |

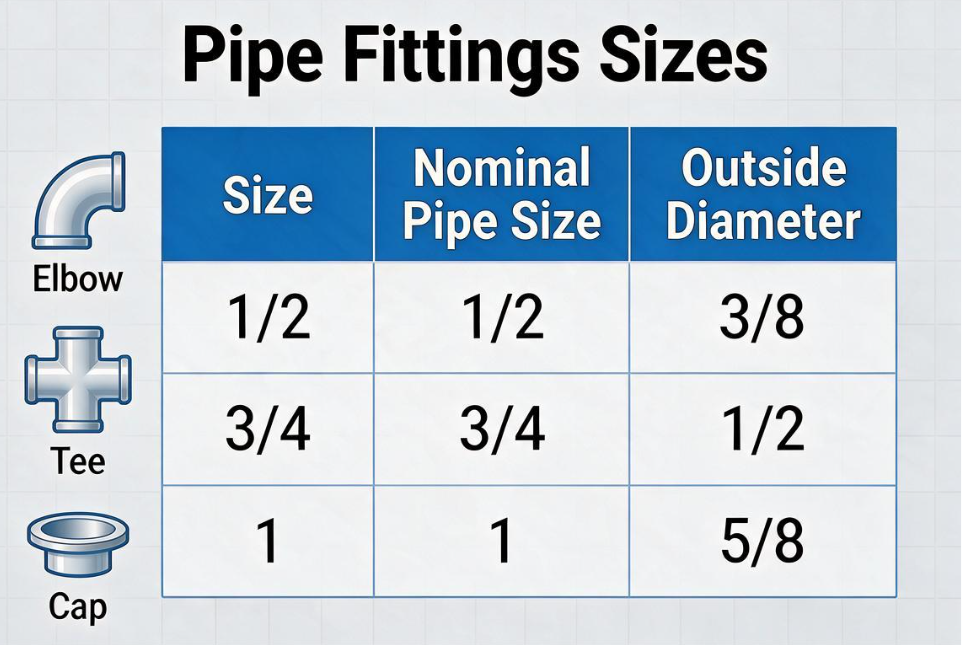

PVC-putkien ja liitosten mitat: luettelo 40, mitoitusviite
Aikataulu 40 PVC-putkiliittimien mittojen saaminen on tärkeämpää kuin lähes mikään muu putkiprojektin osa, koska liitin mitoitetaan tietyn ulkohalkaisijan mukaan, ei laatikkoon painetun pyöreän numeron mukaan. Nimelliskoko on etiketti, kun taas ulkohalkaisija on mitta, jonka liitinpistorasia on todella valettu hyväksymään. Näiden kahden sekoittaminen on yleisin syy, miksi liitos ei liuku putkeen.
Teleskooppiset pvc-putkikoot, eli putket, jotka on suunniteltu siirtymään yhdestä nimelliskoosta toiseen supistusliitosten läpi, noudattavat samaa ulkohalkaisijalogiikkaa, joten kun yksi koko on vahvistettu, teleskooppiajon loppuosa voidaan suunnitella alla olevasta vertailutaulukosta.
| Nimellinen koko | Ulkohalkaisija (in) | Keskimääräinen seinän paksuus (in) |
|---|---|---|
| 1/2 tuumaa | 0.840 | 0.109 |
| 3/4 tuumaa | 1.050 | 0.113 |
| 1 tuumaa | 1.315 | 0.133 |
| 1-1/2 tuumaa | 1.900 | 0.145 |
| 2 tuumaa | 2.375 | 0.154 |
| 3 tuumaa | 3.500 | 0.216 |
| 4 tuumaa | 4.500 | 0.237 |
Ulkohalkaisija tuumina putken nimelliskoon mukaan, taulukko 40 PVC
Keskimääräinen seinämän paksuus tuumina, kun nimellinen putken koko kasvaa, aikataulu 40 PVC
Kierteitetyt PVC-liittimet vs. liukuliittimet
Yleisimmistä PVC-putkistoissa käytettävistä vesiputkiliitännöistä kaksi menetelmää kattaa suurimman osan asennuksista: liuottimella hitsatut liukuliittimet ja kierreliittimet. Niiden välillä valinta riippuu siitä, onko nivelen oltava pysyvä vai irrotettava.
Slip On (Solvent Weld) -liittimet
Slip on pvc-liittimet yhdistetään liuotinsementillä, joka sulattaa putken ja liitospinnat kemiallisesti yhdeksi kappaleeksi kovettumisensa jälkeen. Tämä menetelmä tuottaa pysyvän, yleensä vuotamattoman liitoksen, ja se on vakiomenetelmä useimmille upotetuille, piilotetuille tai kiinteille putkistoksille.
Kierteitetyt PVC-liittimet
Kierteitetyssä pvc-putkiliitoksessa käytetään muotoiltuja kierteitä yhdistettynä kierretiivisteeseen tai teippiin. Kierretettyjä PVC-liittimiä käytetään tyypillisesti silloin, kun linja on liitettävä venttiiliin, pumppuun, mittariin tai muuhun komponenttiin, joka on irrotettava huoltoa varten. PVC-putkien kierreliitoksia ei saa kiristää liikaa, koska PVC-kierteet ovat hauraampia kuin metallikierteet ja liiallinen vääntömomentti voi murtaa liittimen.
| tekijä | Slip On / Solvent Weld | Kierteitetty |
|---|---|---|
| Irrotettava | Ei, pysyvä, kun se on parantunut | Kyllä, voidaan purkaa |
| Tyypillinen käyttö | Haudatut tai kiinteät juoksut | Venttiilit, pumput, kiinnikkeet |
| Kokoonpanomenetelmä | Pohjuste ja liuotinsementti | Tiivisteteippi tai tahna |
PVC-kulmaliittimet ja yleiset putkien mutkat: tekninen yleiskatsaus
PVC-kulmaliitin on yksi useimmin käytetyistä komponenteista missä tahansa ajossa, ja yleisten putkien mutkien ja liitosten ymmärtäminen auttaa layoutia suunnitellessa tai osaluetteloa luettaessa. Tavallisia pvc-taivutuksia on pieni joukko yhteisiä kulmia, joista jokainen sopii erilaisiin asettelutarpeisiin.
- 90 asteen kyynärpää, käytetään täydelliseen suunnan vaihtamiseen, kuten linjan kääntämiseen seinästä lattiajuoksuksi
- 45 asteen kyynärpää, käytetään kun kevyempi suunnanmuutos vähentää virtauksen turbulenssia
- 22,5 asteen kyynärpää, käytetään pitkiin, asteittaisiin lakaisuihin, usein tyhjennysajoissa
- Katukulma, jossa on yksi liukupää ja yksi tappipää, joten se voidaan liittää suoraan toiseen liittimeen ilman lyhyttä putken päitä
Yksinkertaistettu rakennekuva putkesta, joka menee kulmaliitosholkkiin
Kytkimet, Reducers and Pipe Connectors for Joining PVC Pipe
PVC-liitin on yksinkertaisin saatavilla oleva putkiliitin, joka yhdistää kaksi putken päätä suoraksi koon tai suunnan muuttamatta. Hankkeissa, joissa PVC-osien liittäminen PVC-osaan tarvitsee vain putkimateriaalia vaihtamatta, tavallinen suora kytkentä on yleensä suorin vaihtoehto. Korjausliitin, jossa ei ole sisäistä rajoitinharjaa, on suunniteltu liukumaan kokonaan putken toiseen päähän ennen keskittämistä leikatun tai vaurioituneen osan päälle, mikä on hyödyllistä, kun putken kääntämiseen ei ole tilaa.
Kun kahden eri putkikoon on vastattava toisiaan, supistus- tai supistusholkki siirtää linjaa alas tai ylös. Sovittimena käytettävä muoviputkiliitin voi myös siirtyä liukusta kierteeseen tai PVC:stä toiseen yhteensopivaan sovitustyyliin yhdessä siirtymäkohdassa. Koska seinämän paksuus kasvaa sekä paineluokan että nimelliskoon myötä, kannattaa molemmat mitat tarkistaa ennen muoviputkiliittimen tilaamista painelinjaan.
Likimääräinen seinämän paksuus tuumina, luettelo 40 vs. luettelo 80, vain viitteeksi
Paineen mitoitettu PVC-liittimet ja laippaliitännät
Paine PVC-putkiliittimet on mitoitettu yhdessä putken kanssa, johon ne asennetaan, koska järjestelmän kestämä paine riippuu seinämän paksuudesta, lämpötilasta ja käytetystä aikataulusta tai paineluokasta. Schedule 40 ja Schedule 80 ovat kaksi yleisintä paineluokkaa kierre- ja liuotinhitsausjärjestelmissä, ja Schedule 80 tarjoaa paksummat seinät samalla nimelliskoolla sovelluksiin, joissa on korkeampi paine tai suurempi mekaaninen rasitus.
PVC-laipallisissa putkiliittimissä käytetään pultattua, tiivistettyä liitosta liuotinsementin tai kierteiden sijaan, mikä tekee niistä käytännöllisen valinnan kaikkialla, missä johto on liitettävä pumppuun, venttiiliin, säiliöön tai muuhun laitteeseen, joka on ehkä irrotettava huoltoa varten. Laippaliitokset ovat järkeviä myös suurilla halkaisijoilla, joissa liuotinhitsausta ei ole käytännössä mahdollista suorittaa luotettavasti kentällä.
Musta PVC-putki ja muut PVC-erikoismateriaalit
Musta pvc-putki on tyypillisesti muotoiltu ylimääräisellä hiilimustalla parantamaan ultraviolettialtistuksen kestävyyttä, mikä tekee siitä yleisen valinnan maanpäällisiin ajoihin, sähköjohtoihin ja ulkoasennuksiin, jotka pysyvät suorassa auringonvalossa pitkiä aikoja. Vakio valkoinen tai harmaa PVC-putki voidaan myös suojata maalilla tai ulkoisella kääreellä, kun sen täytyy kulkea ulkona, mutta musta PVC valitaan usein erityisesti tämän ylimääräisen askeleen vähentämiseksi.
PVC-liittimet verrattuna HDPE-liittimiin
PVC-putki ja HDPE-putki ovat molemmat yleisiä muoviputkimateriaaleja, mutta ne liitetään eri tavalla ja sopivat hieman erilaisiin projektiprofiileihin. PVC-liitosliitännät perustuvat liuotinhitsaukseen tai kierteitykseen, jotka molemmat voidaan täydentää käsityökaluilla ja lyhyellä kovetus- tai tiivistysvaiheella. HDPE-liitosliitännät perustuvat yleensä lämpösulatukseen, joko päittäissulatukseen tai sähköfuusioon, joka sitoo itse materiaalin liimaamisen tai kierteittämisen sijaan, ja vaatii yleensä erityisiä sulatuslaitteita.
Koska HDPE-putki on joustavampi kuin PVC-putki, se sietää maan liikettä ja voidaan usein reitittää pienten esteiden ympäri vähemmällä liitososalla. PVC-putki- ja PVC-liitosjärjestelmät ovat sitä vastoin jäykkiä, mikä pitää juoksut suorina ja ennustettavina ja voi yksinkertaistaa asettelua rakenteellisissa, maanpäällisissä tai sisäasennuksissa.
Yleinen suhteellinen vertailu vertailutarkoituksiin; Todellinen suorituskyky riippuu koostumuksesta, lämpötilasta ja asennusolosuhteista
Kumpikaan materiaali ei ole universaali vaihtoehto toiselle. PVC-liitosjärjestelmät sopivat yleensä sisävesi-, kastelu- ja moniin viemäröintisovelluksiin, kun taas HDPE-putki- ja HDPE-liitosjärjestelmät valitaan usein haudattuihin vesijohtoihin, kaasun jakeluun ja projekteihin, joissa joustavuus ja sulatetut, vapaat liitokset ovat etu.
PVC-putkijärjestelmän asennus: askel askeleelta huomioitavaa
Tämä ei ole täydellinen pvc-putkisto, koska sijaintiolosuhteet ja paikallinen putkistokoodi ovat aina etusijalla, mutta alla oleva yleinen järjestys kuvaa, kuinka PVC-putkijärjestelmä kootaan yleensä, kun putki ja liittimet ovat käsillä.
- Mittaa juoksu ja merkitse putki ottaen huomioon syvyys, jonka putki työntyy kuhunkin liitosholkkiin
- Leikkaa putken neliö putkileikkurilla tai hienohammassahalla
- Poista jäysteet leikatusta päästä ja viistoi reunaa kevyesti, jotta se asettuu tasaisesti koloon
- Kuiva sovita asettelu ennen sementin levittämistä, kulmien ja sovitussuunnan tarkistamista
- Levitä tarvittaessa pohjustetta ja sen jälkeen liuotinsementtiä sekä putken päähän että liitosholkkiin
- Aseta putki kevyesti kiertäen ja pidä sitä paikallaan valmistajan suositteleman ajan
- Anna sementin valmistajan ilmoittama koko kovettumisaika ennen kuin paineistat tai testaat linjaa
- Painetesti tai virtaustestaa valmis PVC-putkisto ennen sen peittämistä tai sulkemista
Tämän järjestyksen noudattaminen on tärkeää, koska kuivasovitusvaiheen ohittaminen on yksi yleisimmistä syistä, miksi asentaja päätyy väärään kulmaan sementoituun liittimeen.
Viemäriputkien liitosten nimet ja yleinen putkiliitossanasto
Viemäriputkien liitososien nimet voivat poiketa hieman paineliittimien nimistä, koska viemäriputken ilmanpoistoliittimet on muotoiltu pitämään jätteet tasaisena sen sijaan, että ne pitävät painetta. Alla oleva luettelo kattaa termit, jotka tulevat usein esille, kun luetaan viemäröintiosien luetteloa tai verrataan erityyppisiä putkiliittimiä.
| Termi | Kuvaus |
|---|---|
| Terveys T-paita | T-paita, jossa on kevyesti kaareva haara, jota käytetään viemäriputkissa vähentämään turbulenssia ja tukosriskiä |
| Wye-asennus | Y-muotoinen haaraliitin, joka yhdistää linjan kulmassa eikä suoraan |
| Puhdistusliitin | Irrotettavalla tulpalla varustettu liitin, joka mahdollistaa pääsyn tukkeutuneen viemäriputken tyhjentämiseen |
| Tuuletusaukon asennus | Yhdistää tyhjennyslinjan tuuletusputkeen tasaamaan ilmanpainetta järjestelmässä |
| Trap Adapteri | Yhdistää kiinnityslukon sen alla olevaan tyhjennyslinjaan |
| Holkki | Supistava sovite, joka pienentää aukon kokoa toisen liittimen sisällä |
PE- ja PVC-sovitusratkaisut Jiangyin Huadalta
Väritä maailmasi huippuosaamisella ja innovaatioilla. Jiangyin Huada on luotettava lähde ensiluokkaisten värien perusseosille, korkealaatuisille muoviputkille ja liittimille. Sitoutumisemme putki- ja putkiteollisuuteen, keskittymisemme tuotteiden monimuotoisuuteen, tuotteiden laadun tärkeys sekä omistautumisemme ympäristökäytännöille ja kestävälle kehitykselle ovat auttaneet brändiämme saavuttamaan tunnettuutta ajan mittaan. Tuotteemme ovat ansainneet asiakkaiden luottamuksen monissa projekteissa, ja brändimme on liitetty luotettavuuteen.
Ammattimaisena OEM-PE-putkien valmistajana ja PE-putkitehtaana brändimme tarina on jatkuva kehitys ja innovaatio. Pyrimme jatkossakin luomaan lisäarvoa asiakkaille ja myötävaikuttamaan putkialan kehitykseen pitkäjänteisen ponnistelun ja johdonmukaisten periaatteiden ohjaamana.
PVC-liittimet: Usein kysyttyjä kysymyksiä
Q1. Mihin PVC-liittimiä käytetään
PVC-liittimet are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Millaisia PVC-liittimiä on saatavilla
Yleistä PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Minkä kokoisia PVC-liittimiä tarjotaan
PVC-liittimet are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Kuinka PVC-liittimet liitetään PVC-putkiin
Useimmat PVC-liittimet yhdistetään liuotinsementillä, mikä luo vahvan, vuotamattoman liitoksen. Jotkut liittimet ovat saatavana myös kierre-, puristus- tai muilla liitäntätavoilla sovelluksesta riippuen.
Q5. Mitkä ovat PVC-liitosten edut
PVC-liittimet are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Miten oikea PVC-liitin valitaan
Oikea PVC-liitin tulee valita putken koon, liitostyypin, paineluokituksen, lämpötilan, nesteen tai väliaineen ja käyttöympäristön perusteella. Putkien teknisten tietojen ja sovellusvaatimusten jakaminen helpottaa sopivan liitostyypin tunnistamista.
